PAPF系列低压有源滤波器是最新一代全数字消谐设备，与传统技术相比具有特殊优势，更快、更小、功能更强且安装方便、调试简单维护方便，这些优势使其能轻松解决电能质量问题。该产品除可以动态补偿谐波外，还可以进行无功功率补偿、解决电压波动及闪变等电能质量问题同时该系列产品采用最先进的控制技术，实现全自动化控制，是消除谐波的首选设备。

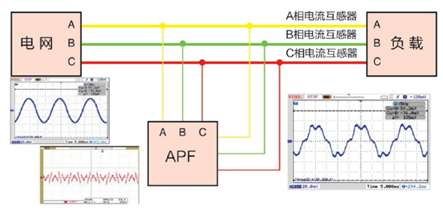

工作原理
采用高频电力电子开关PWM变流技术、DSP控制技术，设备主要器件包括:控制逆流器、直流支撑电容、连接电抗器等组成。通过外部电流互感器实时检测电网中非线性负载电流的谐波分量和无功电流，然后通过PWM信号发送 给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。

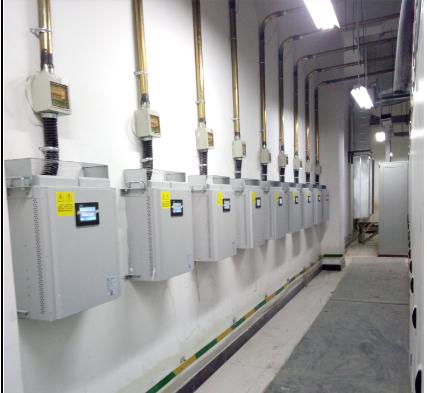

适用合场
使用环境

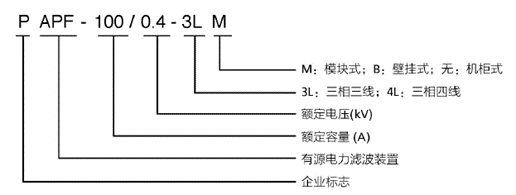

型号说明
功能特点
更多功能，更多模式
谐波补偿，无功补偿，谐波无功同补，一机多用。
具备2～50次谐波分次补偿功能，有效滤波能力可达97%， 各次补偿比例可设定。
先进的控制策略和拓扑结构
核心器件IGBT采用进口英飞凌品牌，采用独特的分相谐波提取算法，改进基于无功功率理论的检测技术，可实时监测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性。
全面保护功能，提供用户应用稳定性
专利技术，有效值峰值双限流算法，设计裕量充足，自动将设备输出限制在100%输出，无过载现象。
保护功能齐全，电压异常、缺相、过流、过温保护，确保系统运行安全可靠。
具有故障报警及追忆功能。
高度集成化、模块化、系统化
模块化设计，体积小重量轻，功率密度高，安装维护方便。
组合并机满足不同容量需求，在实现标准化生产的同时提高了设备可靠性和可维修性。
单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效果。
技术参数
|
额定电压 V |
200/400 |
480 |
690 |
|
输入电压范围 |
-20%~+20% |
最高电压：500V |
-20%~+10% |
|
单模块容量 A |
50、75、100、150、200 |
50、75、100、150、200 |
75、100 |
|
频率 |
50/60Hz (-10%~+10%) |
||
|
滤波范围 |
2次到50次可选，单次可选 |
||
|
谐波滤除能力 |
在额定负载下优于97% |
||
|
CT安装方式 |
开环或闭环（并机情况下建议开环） |
||
|
响应时间 |
≤10ms |
||
|
线制 |
三相三线/三相四线 |
||
|
过载能力 |
110%额定电流时能连续运行，120%额定电流时运行1min |
||
|
电路拓扑 |
三电平拓扑 |
||
|
开关频率 |
20 kHz |
||
|
并机数量 |
≥20个模块并机 |
||
|
冗余 |
任何单元都可以成为独立的单元 |
||
|
效率 |
≥97.5% |
||
|
功率因数控制 |
全部感性或容性电流补偿0~100% |
||
|
谐波补偿 |
至50次谐波，可同时选择50次有源谐波补偿 |
||
|
不平衡补偿 |
可提供 |
||
|
显示 |
1.8/4.3/7英寸屏幕（可选） |
||
|
通讯接口 |
RS485 |
||
|
CAN协议，RJ45接口，用于模块之间的通信 |
|||
|
噪音等级 |
< 56 dB最大到 < 69 dB (根据模块或负载条件) |
||
|
海拔高度 |
>1500m时降额使用 |
||
|
环境温度 |
工作温度：-45°C~55°C，55℃以上降额使用 |
||
|
储存温度：-45°C~70°C |
|||
|
湿度 |
5%~95%RH，无冷凝 |
||
|
防护等级 |
IP20 |
||
|
一般结构和安全问题 |
EN 62477-1(2012)，EN 61439-1 (2011) |
||
|
EMC |
EN/IEC 61000-6-4，A类 |
||
|
认证 |
CE，CQC |
||

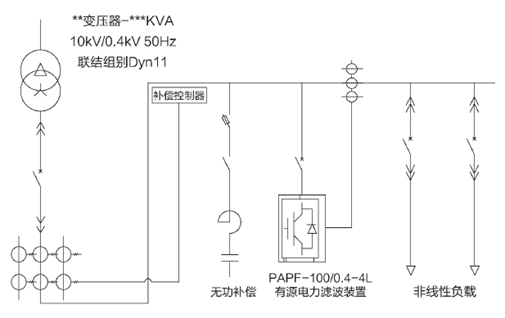

一次系统示意图

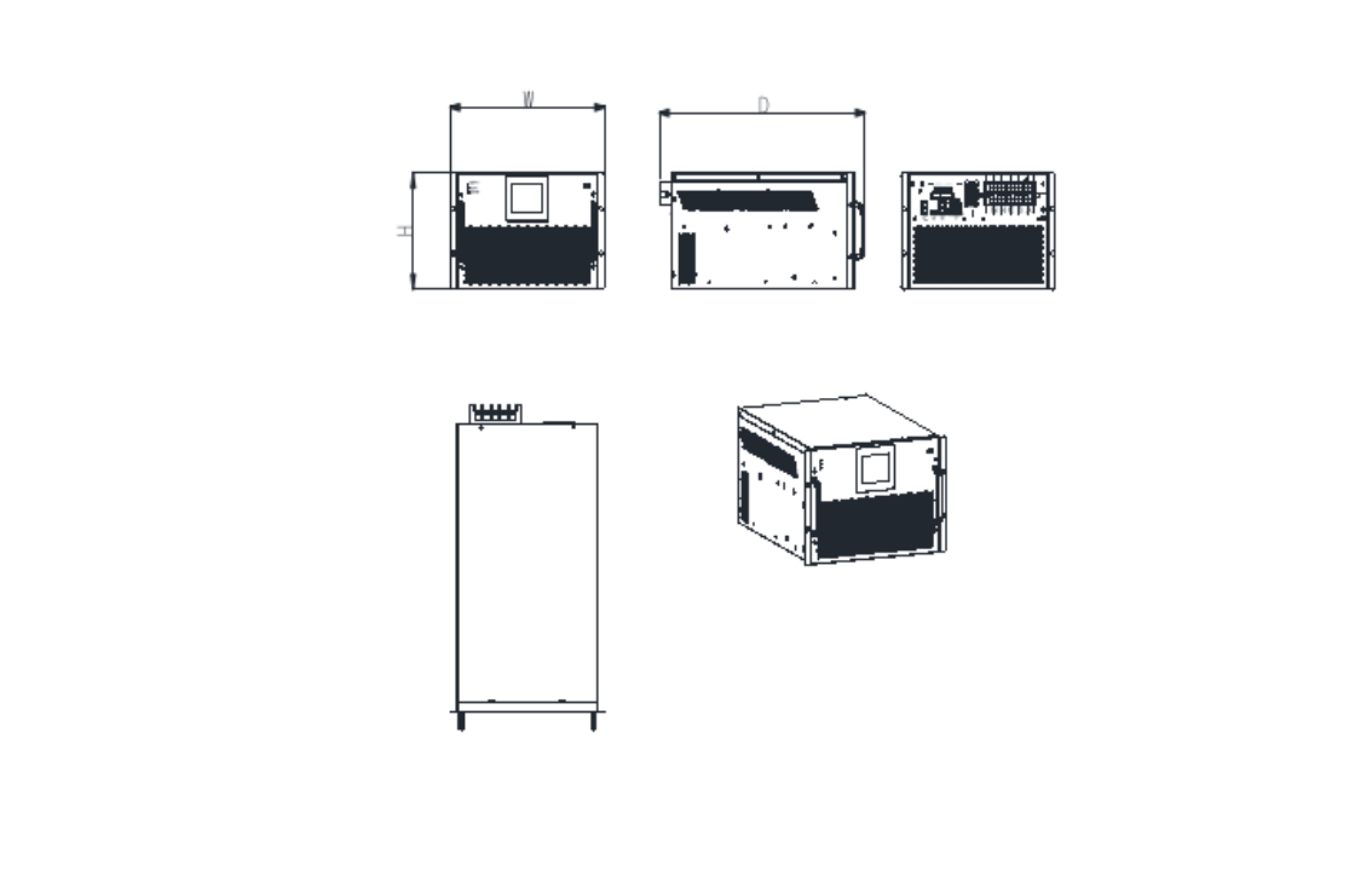

外形尺寸
|
模块 |
尺寸:W*D*H（mm） |
重量（kg） |
|
|
200V/400V/480V |
50A |
355*538*200 |
22 |
|
75A |
399*626*200 |
27 |
|
|
100A |
484*646*232 |
38 |
|
|
150A |
554*656*250 |
47 |
|
|
200A |
674*715*250 |
56 |
|
|
690V |
100A |
569*697*250 |
50 |
|
|

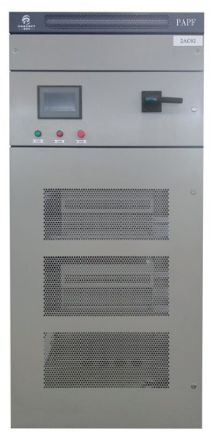

型号（机柜式） |
补偿容量（A） |
尺寸（宽×深×高) |
|
PAPF-100/0.4-4L |
100 |
600*800*2200 |
|
|
PAPF-150/0.4-4L |
150 |
600*800*2200 |
|
|
PAPF-200/0.4-4L |
200 |
600*800*2200 |
|
|
PAPF-300/0.4-4L |
300 |
800*800*2200 |
|
|
PAPF-400/0.4-4L |
400 |
800*800*2200 |
|
|
PAPF-450/0.4-4L |
450 |
1000*800*2200 |
|
|
PAPF-500/0.4-4L |
500 |
1000*1000*2200 |
|
|
PAPF-600/0.4-4L |
600 |
1000*1000*2200 |
|
|
|
型号（抽屉式） |
补偿容量（A） |
尺寸（宽×深×高) |
|
PAPF-50/0.4-4LM |
50 |
355*538*200 |
|
|
PAPF-75/0.4-4LM |
75 |
399*626*200 |
|
|
PAPF-100/0.4-4LM |
100 |
484*646*232 |
|
|
PAPF-150/0.4-4LM |
150 |
554*656*250 |
|
|
PAPF-200/0.4-4LM |
200 |
674*715*250 |
|
|
|
型号（壁挂式） |
补偿容量（A） |
尺寸（宽×深×高) |
|
PAPF-50/0.4-4LB |
50 |
355*538*200 |
|
|
PAPF-75/0.4-4LB |
75 |
399*626*200 |
|
|
PAPF-100/0.4-4LB |
100 |
484*646*232 |
|
|
PAPF-150/0.4-4LB |
150 |
554*656*250 |
|
|
PAPF-200/0.4-4LB |
200 |
674*715*250 |
注：与开关柜拼柜单柜最大容量500A，不拼柜单柜最大容量600 A，更大容量非标定制。
