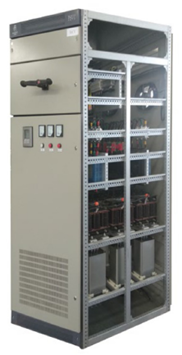

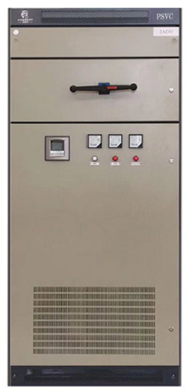

低压动态无功功率补偿及滤波装置（PSVC）

产品描述

采用智能控制实现全自动化、数字化，自动跟踪综合判别投切滤波补偿组件进行无功功率补偿，并抑制谐波，使得部分谐波流入补偿回路，使系统安全可靠，提高配电质量。

可采用电容器专用接触器、复合开关、可控硅电子开关投切方法。可控硅、复合开关过零投切技术，投入时无浪涌电流，动作时间可达到毫秒级，保证配电系统的安全运行及稳定。

电容电抗组由电容器和电抗器串联组成，选用电抗率为P7或P14，调谐频率为189Hz/134Hz，吸收部分谐波，并可以防止并联谐振。

补偿装置可采用整体成套或模块组装方式。

补偿方式可根据三相平衡或不平衡负荷特性，选择三相共补或三相分补，或三相共补与分补相结合的补偿方式。

电容器具有绝缘自复机能，且采用耐电压及诱电性良好之金属化塑料膜（MPP）为介质，如发生介质破坏时，此破坏点周围的金属化电极在瞬间即被挥发消失掉，而立即恢复绝缘，使电容恢复正常并继续运转，达到绝缘自复机能。

电抗器采用低损耗优质硅钢片，噪音低功耗小，具有高抑制电路的突涌电流和抗谐波能力。

针对用户不同负荷特性专门设计制造，设有滤除5次、7次、11次、13次等特征谐波支路滤波支路，滤波效果突出。

使用环境

• 环境温度：-10℃～+45℃。
• 存储温度：-40℃～+70℃。
• 空气相对湿度：0～95%无凝露。
• 海拔高度：≤1500m（1000m以上根据标准修正）。
• 周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
• 可根据客户、环境特殊要求定制。

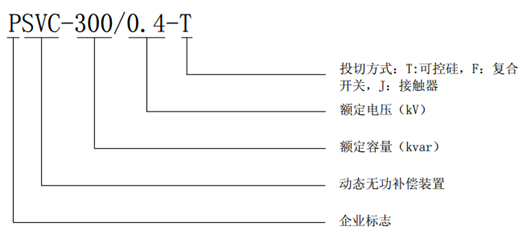

型号说明

功能特点

• 使用带过零模块的大功率可控硅，在控制器发出命令后，该模块能自动捕捉电压过零时刻使可控硅导通投入电容器，运行可靠性大大提高。
• 投切过程无涌流，无操作过电压、无电弧重燃，动态响应时间10-20ms。可频繁投切；多次补偿一次到位、可实现分相补偿，配置电抗器可滤除高次谐波。
• 保护措施齐全；有短路、缺相、过流、过压、欠压、过补偿、谐波、超温保护等保护；可以手动投切控制器；各项参数设定方便；在外部有故障时自动退出运行。
• 提高受电功率因数，使之达到国家标准以上，不反送无功。节约电费、增容费及低功率因数罚款的开支，同时提高配电设备容量的利用率20%以上。
• 降低线损，配电变压器有效输出容量增加，减轻电网负担。
• 优化用电质量，包括提高电压合格率，减少电压波动，抑制电压闪变，提高电网运行的安全可靠性。

技术参数

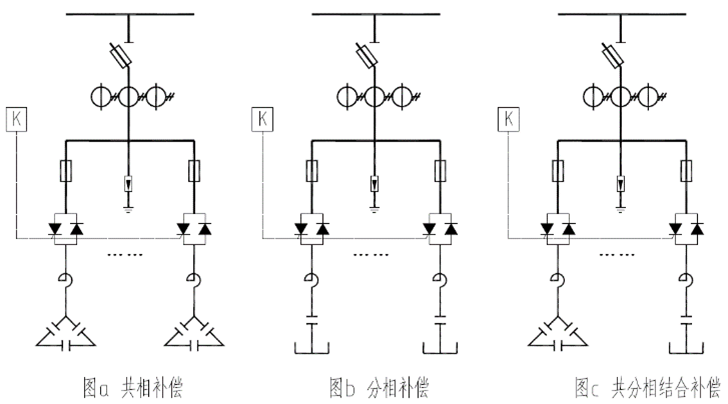

一次系统示意图

外形尺寸
